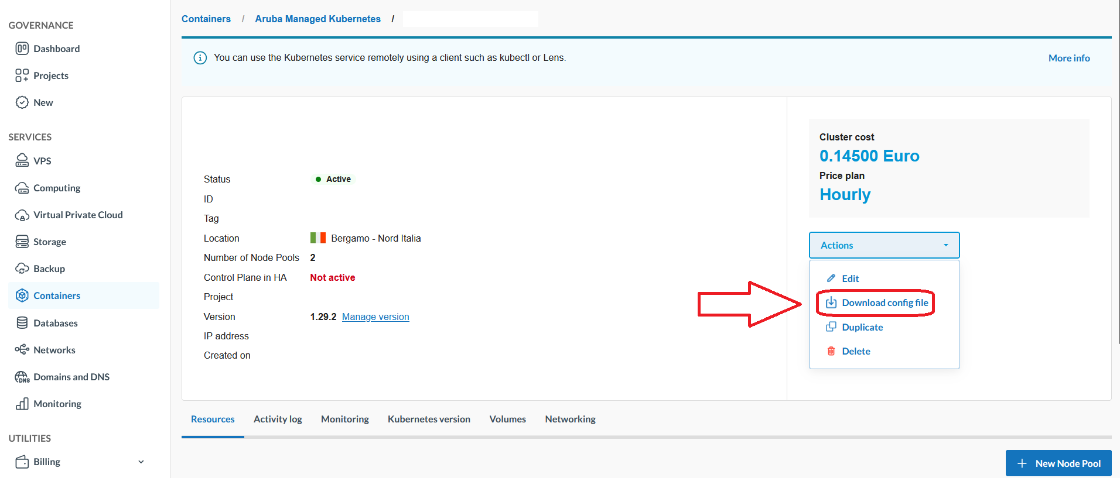

2. Scarica il kubeconfig file per interagire con il cluster tramite kubectl.

3. Imposta il contesto kubectl per utilizzare il cluster.

Setup Bucket S3 su Aruba Cloud Object Storage

1. Inizializzazione Storage Account

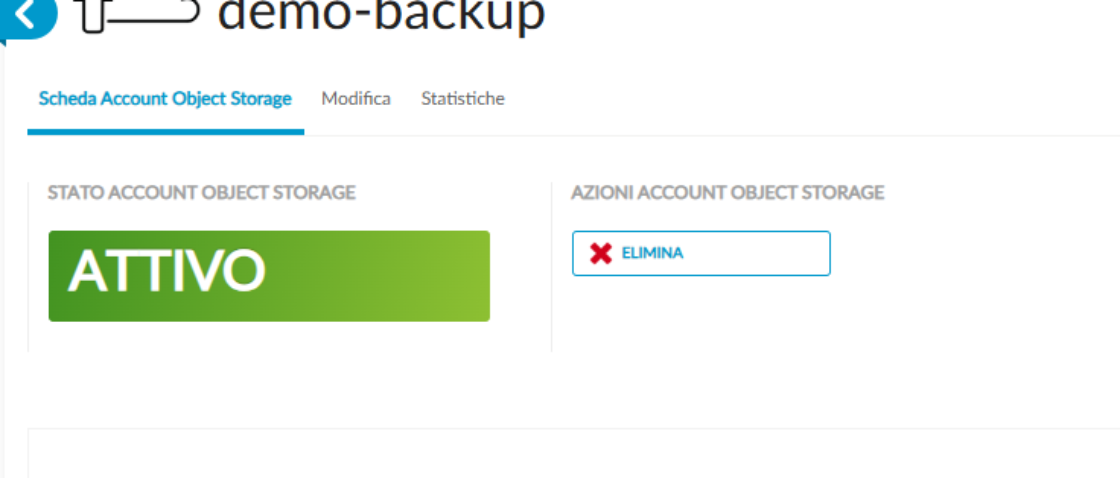

Per la demo è stato creato un account demo-backup all'interno della regione IT3 di Aruba Cloud.

Dall'interfaccia utente recupera le seguenti informazioni:

• Endpoint URL;
• Secret Key.


2. Test Connessione S3 con Cloud Object Storage

export AWS_ACCESS_KEY_ID=demo-backup
export AWS_SECRET_ACCESS_KEY=
export AWS_DEFAULT_REGION=R3-IT
aws s3 ls --endpoint-url http://r3-it.storage.cloud.it

3. Crea un S3 Bucket su Aruba Cloud Object Storage

aws s3api create-bucket --bucket demo-backup --endpoint-url http://r3-it.storage.cloud.it

Deploy Velero

Configurazione Helm chart Values

Al momento della compilazione di questo tutorial il servizio Aruba Managed Kubernetes non supporta nativamente CSI Snapshot.

• per questo motivo è necessario utilizzare la modalità di File Backup System di Velero.

Assicurati che nell'installazione di Velero siano configurate correttamente le seguenti opzioni:

• snapshotsEnabled: false
• deployNodeAgent: true

Crea un file values yaml per inizializzare le variabili del Velero Helm chart:

---
credentials:
useSecret: true
secretContents:
cloud: |
[default]
aws_access_key_id=demo-backup
aws_secret_access_key=
snapshotsEnabled: false
deployNodeAgent: true
configuration:
defaultVolumesToFsBackup: true
backupStorageLocation:
- name: default
provider: aws
bucket: demo-backup
config:
region: R3-IT
s3ForcePathStyle: "true"
s3Url: http://r3-it.storage.cloud.it
volumeSnapshotLocation: []
initContainers:
- name: velero-plugin-for-aws
image: velero/velero-plugin-for-aws:v1.6.0
volumeMounts:
- mountPath: /target
name: plugins
metrics:
enabled: true
tolerations:
- key: node-role.kubernetes.io/master
effect: NoSchedule

Velero Deploy in Aruba Managed Kubernetes

helm repo add vmware-tanzu https://vmware-tanzu.github.io/helm-charts
helm repo update
helm upgrade --install velero vmware-tanzu/velero --version 5.1.3 --namespace velero --create-namespace -f helm/velero-values.yaml

Verifica Deployment

velero get backup-locations

Risultato atteso per verificare che l'inizializzazione è avvenuta con successo è Phase = Available

Deploy Jupyterhub

Configurazione Helm chart Values

Crea un file values yaml per inizializzare le variabili del Jupyterhub Helm chart:

hub:
db:
type: sqlite-memory
singleuser:
storage:
capacity: 10Gi
type: dynamic
dynamic:
storageClass: "cinder"
pvcNameTemplate: claim-{username}
volumeNameTemplate: volume-{username}
storageAccessModes: [ReadWriteOnce]
extraVolumes: []
extraVolumeMounts: []

Viene utilizzata la storageClass cinder per salvare in modo persistente i dati memorizzati nella workspace di ciascun utente attraverso la definizione singleuser.storage.type = dynamic.

Si utilizza una configurazione di hub con db in-memory, poiché ci interessa salvare lo stato solo delle workspace di ogni utente, e non le configurazioni del hub.

Jupyterhub Deploy in Aruba Managed Kubernetes

helm repo add jupyterhub https://jupyterhub.github.io/helm-chart/
helm repo update
helm upgrade --install jupyterhub -n jupyterhub --create-namespace jupyterhub/jupyterhub --version 4.1.1-0.dev.git.6981.ha6872850 -f helm/jupyterhub-values.yaml

Verifica Deployment

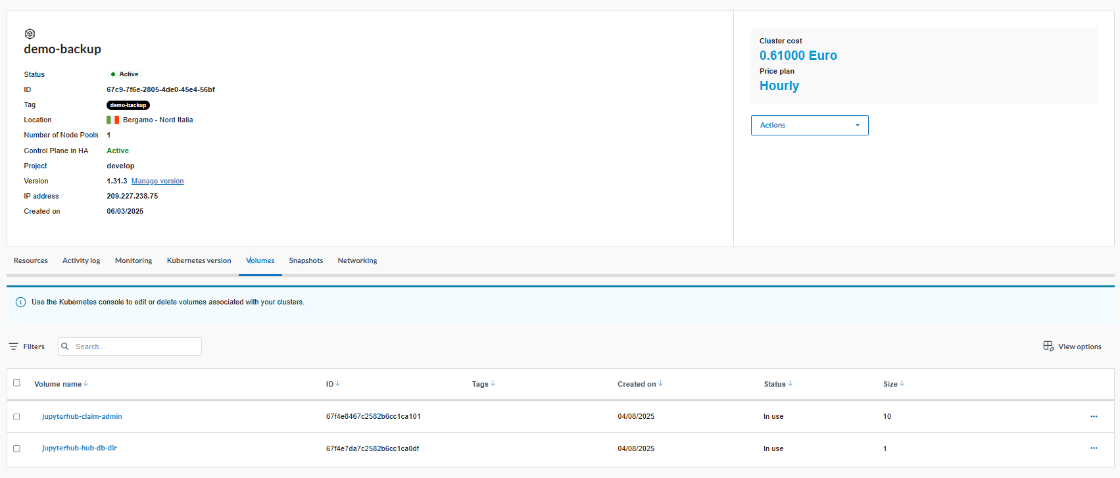

Verifica che i pod dell'applicazione Jupyterhub siano in stato Running: Il deploy di Jupyterhub con StorageClass "cinder" aggancia dinamicamente due volumi su Aruba Managed Kubernetes, come dimostrato nell'immagine sottostante.

kubectl get pods -n jupyterhub

Risultato atteso:

```bash
NAME READY STATUS RESTARTS AGE
continuous-image-puller-6cbpd 1/1 Running 0 100s
continuous-image-puller-fq4qm 1/1 Running 0 100s
continuous-image-puller-gf2kx 1/1 Running 0 100s
continuous-image-puller-gj9xc 1/1 Running 0 100s
hub-89fb546c8-hmbqx 1/1 Running 0 100s
proxy-655b7b4cc5-c9xzz 1/1 Running 0 100s
user-scheduler-7f44675fdb-5v6tf 1/1 Running 0 99s
user-scheduler-7f44675fdb-s8gww 1/1 Running 0 100s

Per accedere alla console Jupyterhub apri una connessione locale mediante il seguente comando

kubectl port-forward svc/proxy-public 8080:80 --namespace jupyterhub

Tutti gli script o dati che hai nella home utente sono persistenti grazie ad Aruba Cloud Block Storage integrato con Aruba Managed Kubernetes.

Test sull'ambiente

pip install pandas
pip install matplotlib

• Entra nel workspace utente in Jupyterhub ed installa le seguenti dipendenze:
• Carica lo script nel workspace ed eseguilo.

Backup dei volumi Jupyterhub

1. Creazione dell'oggetto Velero Backup

apiVersion: velero.io/v1
kind: Backup
metadata:
name: jupyterhub-backup
namespace: velero
spec:
includedNamespaces:
- jupyterhub
includedResources:
- "*"
defaultVolumesToFsBackup: true
storageLocation: default
ttl: 168h # Retain backup for 7 days

Deploy dell'oggetto Velero Backup

kubectl apply -f k8s/VeleroBackup.yml

Verifica lo stato del Backup

velero get backup

Risultato atteso

NAME STATUS ERRORS WARNINGS CREATED EXPIRES STORAGE LOCATION SELECTOR
jupyterhub-backup Completed 0 0 2025-04-08 12:53:33 +0200 CEST 6d default

Effettua un restore dei volumi Jupyterhub

1. Creazione dell'oggetto Velero Restore

apiVersion: velero.io/v1
kind: Restore
metadata:
name: jupyterhub-restore
namespace: velero
spec:
backupName: jupyterhub-backup
restorePVs: true

2. Deploy dell'oggetto Velero Restore

kubectl apply -f k8s/VeleroRestore.yml

3. Verifica lo stato del Restore

velero get restore

Risultato atteso

NAME STATUS ERRORS WARNINGS CREATED EXPIRES BACKUP NAME SELECTOR
jupyterhub-restore Completed 0 0 2025-04-09 11:20:45 +0200 CEST 29d jupyterhub-backup
